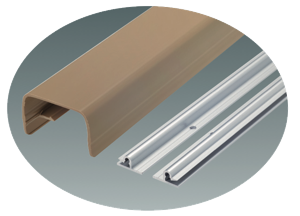

KTパッキングS/アルミレール付き [嵌合型パッキング] 特許権・意匠権取得

【引戸】

幼児施設の引戸の指はさみ対策

欠き込みの必要ない扉にも取付け可能です。

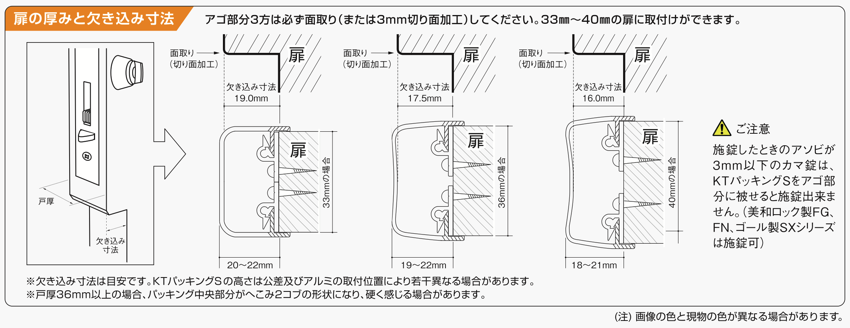

■ 戸厚33㎜~40㎜までの扉に対応可能です
■ アルミと嵌合させる構成で外れにくいです
■ 戸先欠き込み角(アゴ)部分までしっかりガードします
■ 扉に合わせて3色から選択が可能です
■ 戸車仕様、ハンガー引戸にも使用が可能です

【ご注意】画像の色と現物の色が異なる場合があります



上図につきましては、各状況を想定した各種試験データにてご確認ください。

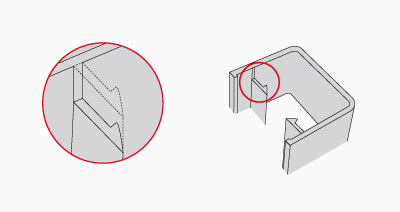

■硬質ヤジリ部分を切り取り、戸先欠き込みアゴ部分をかぶせることができます。

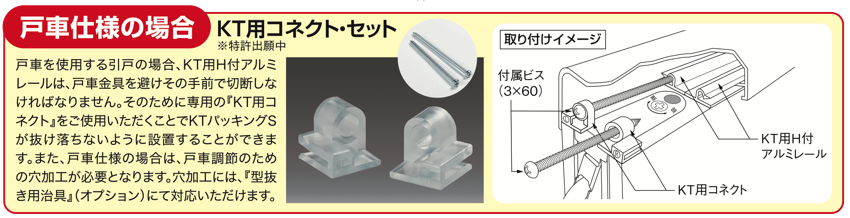

■KT用H(ホール)付アルミレール ※特許出願中

アルミレールのビスホールに付属のビスを打つことによりパッキングがずり落ちず設置することができます。

■ オプション単位:mm
■ KT型抜き用治具※KTパッキングSの抜き穴加工用治具(抜き穴サイズ 8×15)

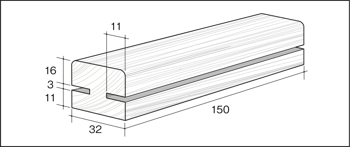

■ KT切断用型材(2ケセット)
※KTパッキングSを切断する際の型材
