三方枠

※a寸法が0.0mmで、C部に取付ける場合
①金物部分はパッキングを切欠いてください。
②C寸法によっては、パッキングが擦れてはがれたり、扉が閉まらない等発生する事があります。
※追従性及び緩衝性の○△×表示はあくまで目安です。
　　　○…適している △…不適 ×…環境により不適
使用環境室内・外商品種別スライド加工ピンチブロック
単位：mm
a b c 追従性 緩衝性 品名 色
9.0〜11.0 10.0以上 － ○ ○ #7-PS 黒

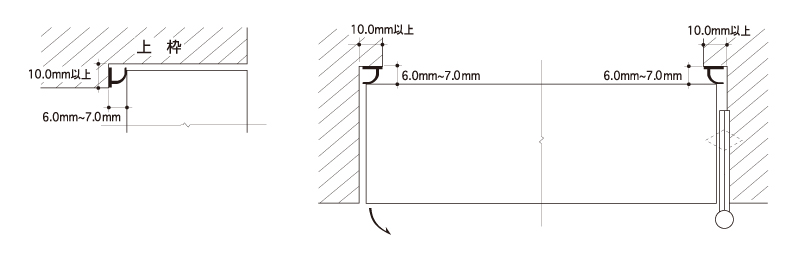

6.0〜7.0 10.0以上 － ○ ○ #7-RS 黒

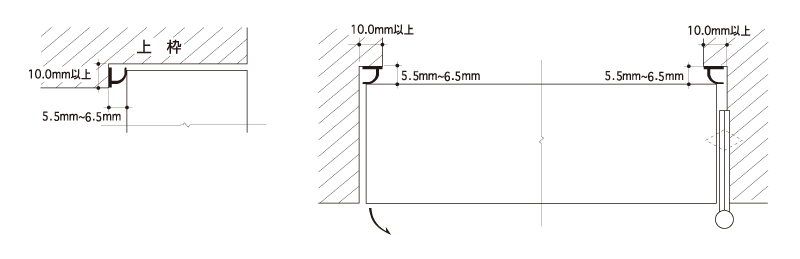

5.5〜6.5 10.0以上 － ○ ○ #7-US 黒

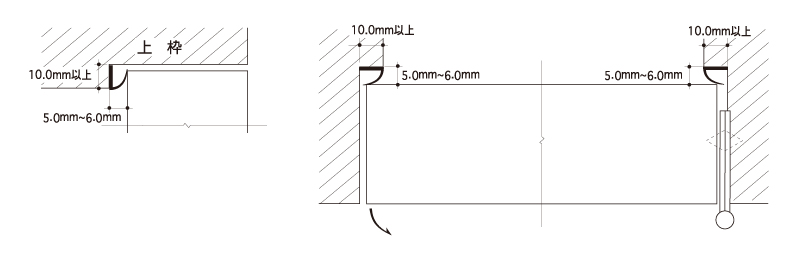

5.0〜6.0 10.0以上 － ○ ○ #7-ES 黒

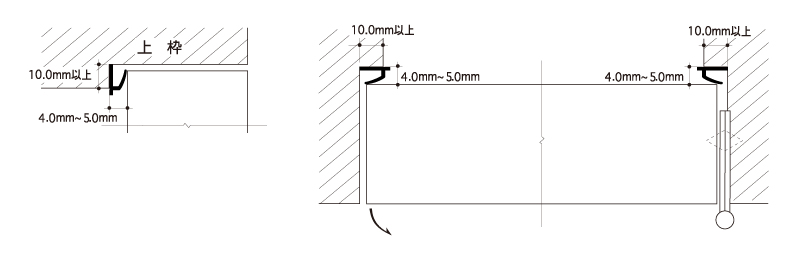

4.0〜5.0 10.0以上 － ○ ○ #7-TS 黒
3.5〜4.5 18.0以上 － ○ ○ #7-MS 黒

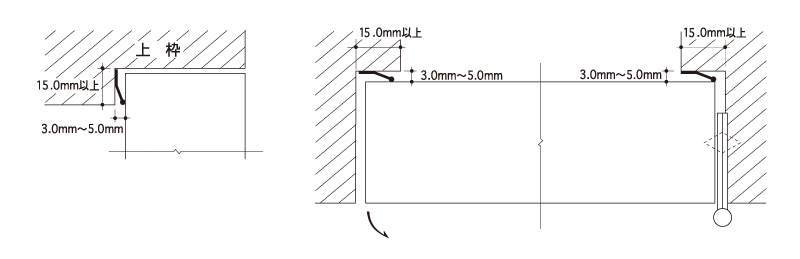

3.0〜5.0 15.0以上 － ○ ○ #38-ES 黒

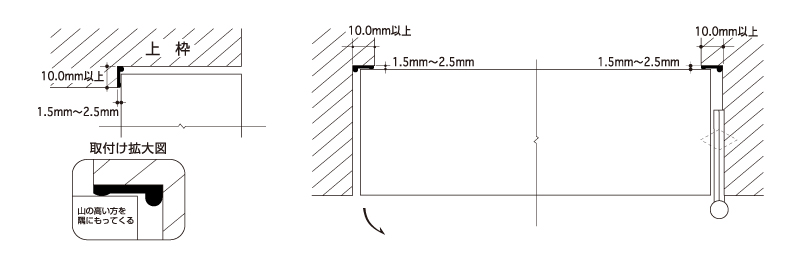

1.5〜2.5 10.0以上 － × ○ #25-BS 黒

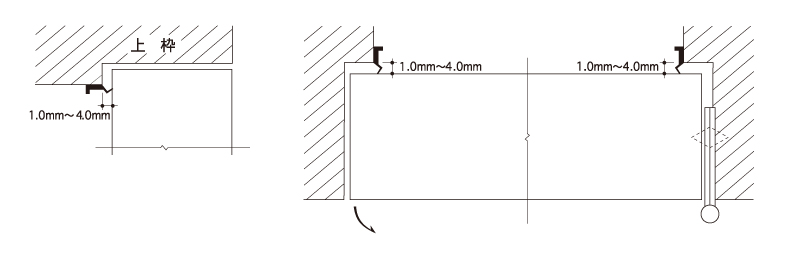

1.0〜4.0 － － ○ ○ #7-DS 黒

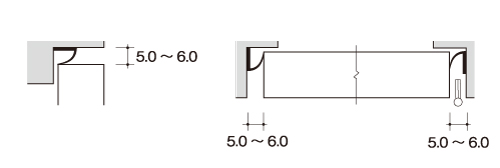

0.0 － 5.0〜6.0 △ × #7-ES 黒

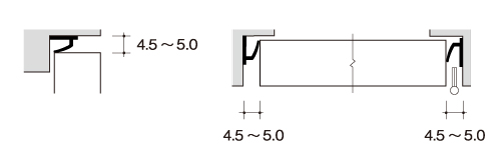

0.0 － 4.5〜5.0 △ × #7-TS 黒

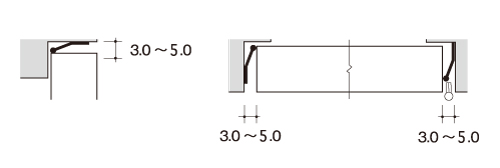

0.0 － 3.0〜5.0 △ × #38-ES 黒
