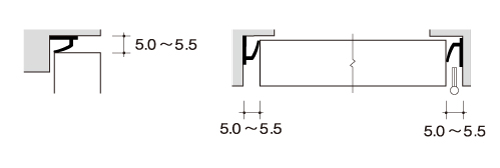

三方枠

※a寸法が0.0mmで、C部に取付ける場合
①金物部分はパッキングを切欠いてください。
②C寸法によっては、パッキングが擦れてはがれたり、扉が閉まらない等発生する事があります。
※追従性及び緩衝性の○△×表示はあくまで目安です。
○…適している △…不適 ×…環境により不適
使用環境室内商品種別植毛加工ピンチブロック
単位：mm
a b c 追従性 緩衝性 品名 色

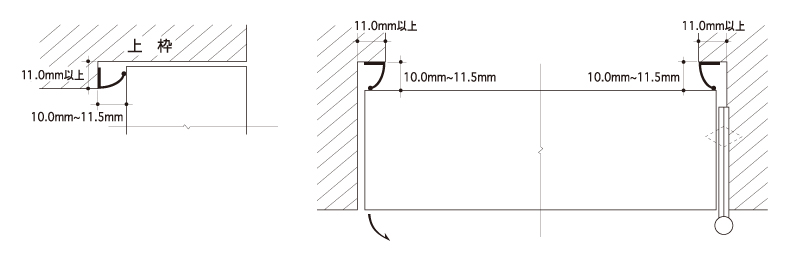

10.0〜11.5 11.0以上 － ○ ○ #7-P グレー・茶

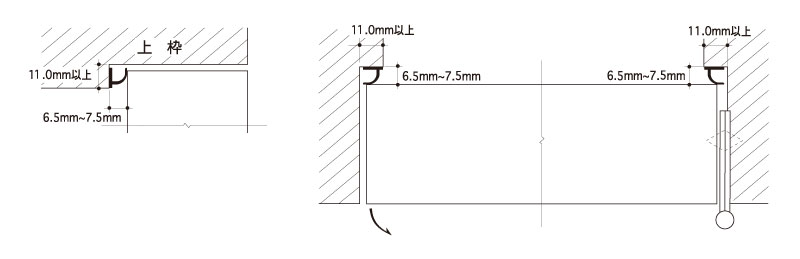

6.5〜7.5 11.0以上 － ○ ○ #7-R グレー・茶
6.0〜7.0 11.0以上 － ○ ○ #7-U グレー・茶
5.5〜6.5 10.0以上 － ○ ○ #7-E グレー・茶・白

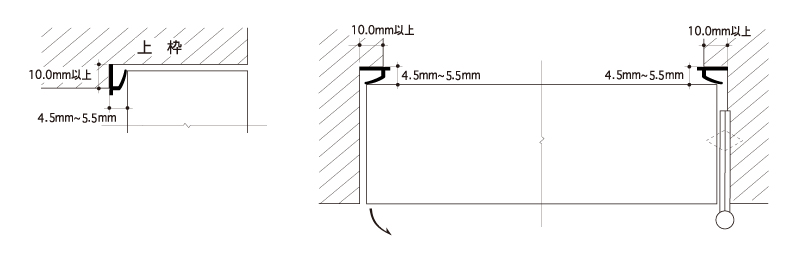

4.5〜5.5 10.0以上 － ○ ○ #7-T グレー・茶・白

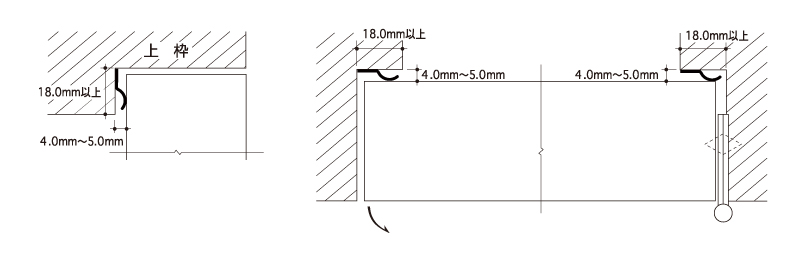

4.0〜5.0 18.0以上 － ○ ○ #7-M グレー・茶

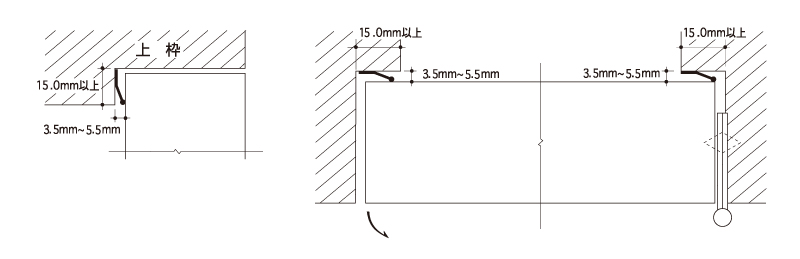

3.5〜5.5 15.0以上 － ○ ○ #38-E グレー・茶・白

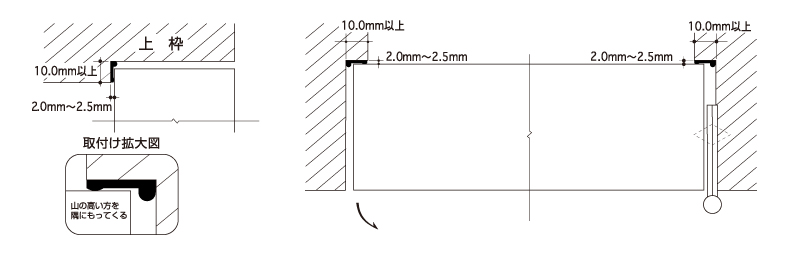

2.0〜2.5 10.0以上 － × ○ #25-B グレー・茶・白

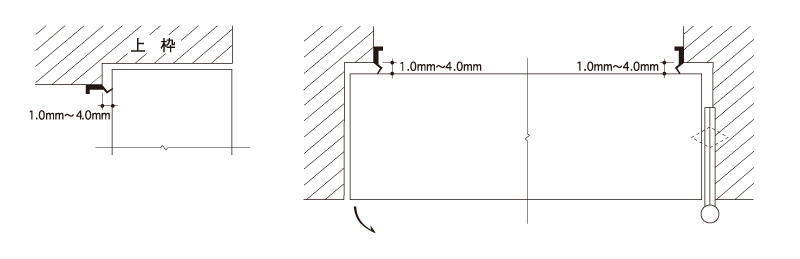

1.0〜4.0 － － ○ ○ #7-D グレー・茶

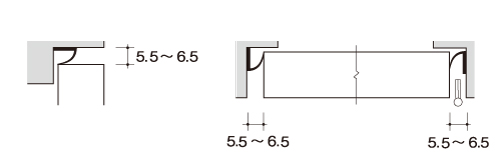

0.0 － 5.5〜6.5 △ × #7-E グレー・茶・白
0.0 － 5.0〜5.5 △ × #7-T グレー・茶・白
0.0 － 3.0〜5.5 △ × #38-E グレー・茶・白
